PCB分板方式有哪些

　pcb线路板分板是大批量电子组装生产工序上的一步重要的工序。为了更好地提高pcb线路板制造的产量和表面黏着技术(SMT)产线生产速度，印刷电路板通常被设计成一块大板，在最终产品中使用分板机设备来分成许许多多更小的单个pcb线路板小板。这一大块pcb线路板板可称之为连板或拼板，这一大块的连板或拼板被分切成小块在不同的产品工艺之中，很有可能是在SMT之后进行分板，也可能是在线上测试仪(ICT)之后，也很有可能在焊接通孔SMT之后，或者是在最后产品组装之前。

　　pcb线路板分板方式主要有六种：

　　一、手动分板：这一个方法主要是用在抗应力大的电路板上(例如板上没有装SMD零件的)，操作人员只是通过沿着V槽和一个合适的夹具就可把pcb线路板板分开。

　　二、锯刀分板：用锯刀分板可以分带有V槽和不带有V槽的pcb线路板板，锯刀不能分切多种材料，同时也会产生一些灰尘，只能锯分直线型的pcb线路板板且产生较高的分板应力。

　　三、V-cut分板机：这一个方法主要是利用V-cut分板机上的圆刀或者是直刀上的V型刀刃来对有V槽的分板机进行分板操作，只需要把带有V槽的pcb线路板板放在创威的V-CUT分板机的工作台的下刀上固定好，便可通过手动或电动或气动的方式来进行pcb线路板板的分切。

　　四、冲床分板机：冲床分板机的分板需要一个专门的冲切模具来进行配合分板操作，把需要分的pcb线路板板放在模具的下模上固定好位置，启动冲床分板机的开关，通过合模的冲切pcb线路板过程，使一连板的pcb线路板分切成已定好小块pcb线路板板。

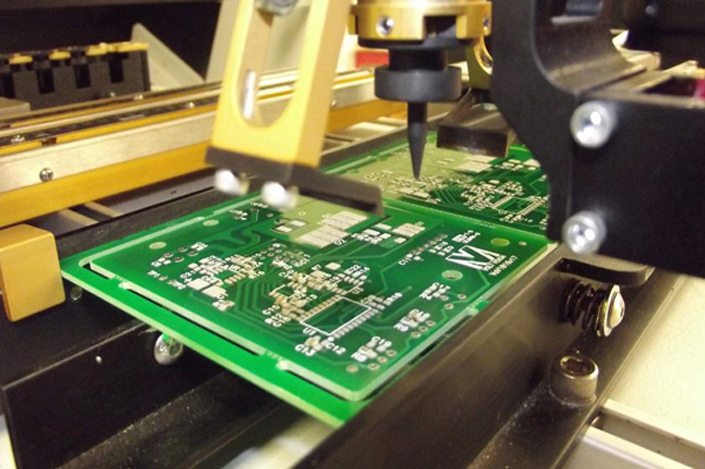

　　五、铣刀式分板机：铣刀式分板机主要是利用铣刀高速运转将多连片刚性pcb线路板板,按预先编程路径将之分割开来的设备，克服了以往走刀式和走板式分板机只能直线分割的局限性。

　　六、激光分板机：激光分板机切割pcb线路板断面平整无毛刺，无粉尘，对镜头等组件无任何污染;无应力，无振动，对组件没有伤害;精度高;无因切割引起的不良品；整体效果堪称完美。

　　各类pcb线路板基板材料可以用激光分板机切割，包含FR4基板和仿树脂基材料、聚酰亚胺、陶瓷、聚四氟乙烯、聚酯、铝、黄铜和铜等。

　　虽然激光分板机的分板速度及质量上都有优点，能满足客户交期及品质的要求，但现阶段激光分板机价格比较昂贵，通常大多数厂商是采用冲床分板机或铣刀式分板机来替代。
