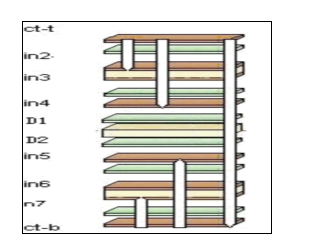

通孔:这种是一种最常见用于导通或者连接线路板不同层中铜箔线路的孔。因为PCB是由许多的铜箔层堆迭累积而形成的,每一层铜箔之间都会铺上一层绝缘层(PP),这样铜箔层彼此之间不能互通,其讯号的链接就靠通孔。

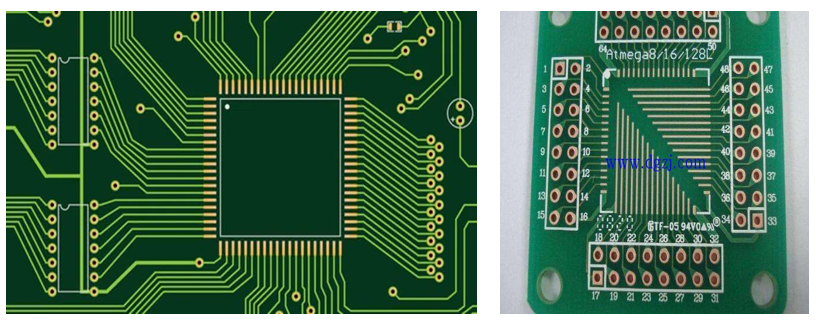

过孔(via) :只是起电气导通作用不用插器件焊接,其表面可以做开窗(焊盘裸露)、盖油或者塞油。

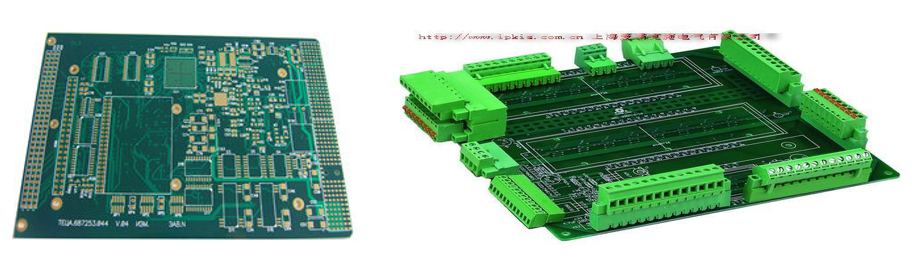

插件孔:需要插器件焊接的引脚孔,焊盘表面必须裸露出来。
压接孔:直接将元器件的引脚插进去,通过引脚与孔壁的接触导通电流,不需要焊接,但是孔径公差一般是+/-2mil。
无铜安装孔(Npth):螺丝孔或器件塑料固定脚,没有电气性能,起定位固定作用。

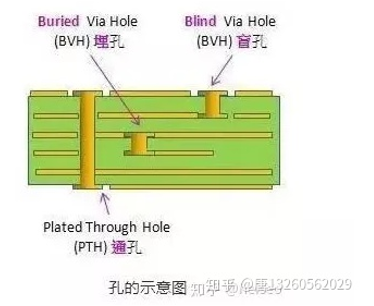

盲孔:就是将PCB中的最外层电路与邻近内层以电镀孔来连接,因为看不到对面,所以称为盲孔。盲孔分为镭射盲孔和机械盲孔两类。
镭射盲孔为激光钻机采用激光成型,主要运用于HDI产品.
机械盲孔为机械钻机钻出,主要运用于BVH产品.
盲孔
埋孔
埋孔,就是印制电路板(PCB)内部任意电路层间的连接,但没有与外层导通,即没有延伸到电路板表面的导通孔的意思。
控深钻孔
控深钻孔:直接在PCB表面钻一定深度的孔(未钻透),连接表面和中间层的工艺.
与机械盲孔的区别在于其一般对深度有控制要求,机械盲孔为铜箔-铜箔之间的钻孔,而控深钻孔一般有深度公差要求,可能钻到内层铜箔上,也可能钻到PP上.控深钻孔可以使压合次数减少,比BVH流程(机械盲孔)制造成本低,但需配备专用控深钻机,如深度公差足够大,也可以采用普通钻机制作.

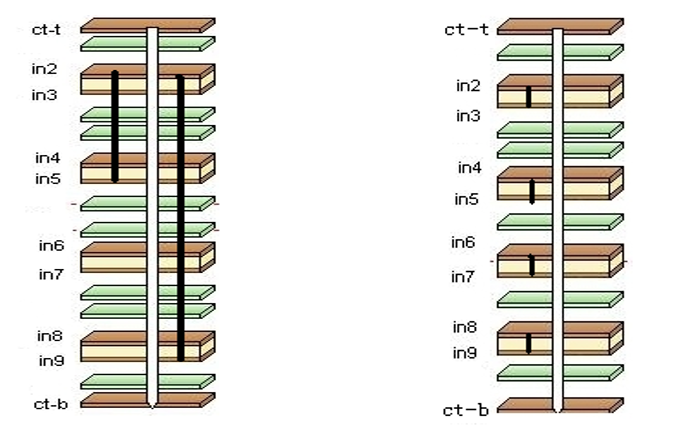

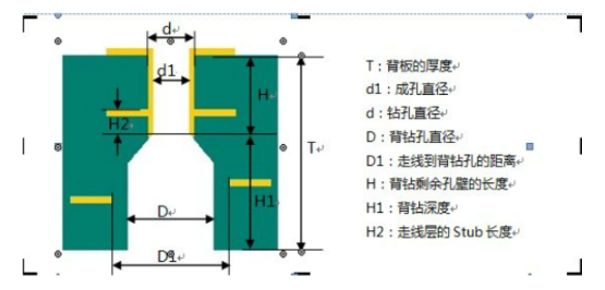

背钻:对已经电镀完成的导通孔进行二次钻孔,以减小导通孔中多余的孔壁,减少走线层的残存(Stub)长度,从而改善高速信号的传输特性,提高高速连接器的传输速率.
当控深钻孔太小或者太深,金属化过程渗镀能力达不到要求,也只能采用背钻方式制作.

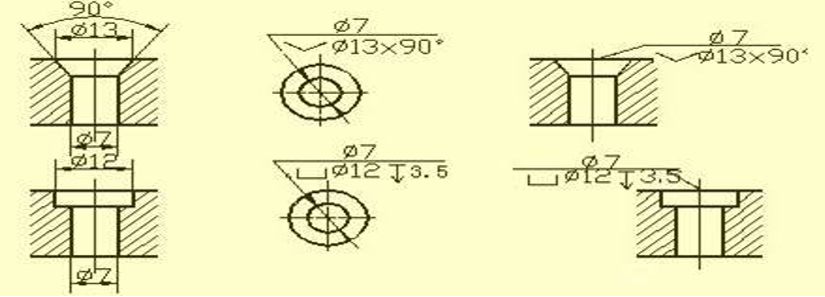

台阶孔&锥形孔:就是先用小钻针下钻一个通孔再用大钻针钻一个半通孔(即大钻针钻时不能将板钻透)。主要是用于一些专业的零件焊接和固定用的.
